项目接入公司监控系统需要的资料 v2

一、项目信息

1. 联络负责人回执名单

联络负责人回执名单

序号	项目	姓名	性别	联系方式	岗位/职务	备注

联络使用

2. 工程概况（图文）

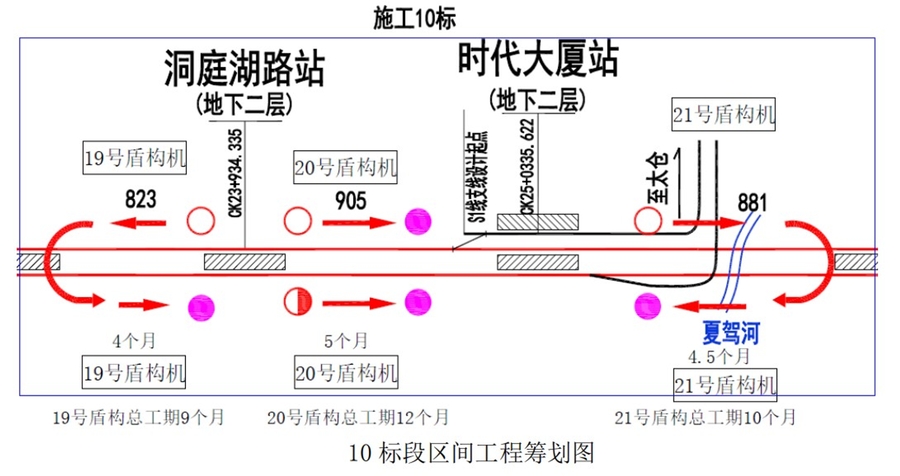

包含图文，word文档与表格格式。包含工程筹划图。

工程概况简要介绍工程整体情况，包括工程规模和线路走向、地质情况、管片结构情况三部分， 配上若干张相关的图片。主要信息提炼为表格。

各区间所用盾构型号、施工转场顺序、始发站、接收站、左右线、上下行、里程字符、各段起讫里程等，尽量详细。

3. 项目名称、合同额、位置

项目完整名称、项目简称(6个字以下）、合同额、项目详细位置（最好配图说明，可以在地图上标注出来）

4. 项目建设信息（表） 以表格形式提供，表格如下：

项目名称
建设位置
建设单位
监理单位
施工单位
勘测单位
设计单位
用地规划许可证		建设规模
开工时间		竣工时间
建设单位分管领导		联系电话
现场负责人		联系电话
建设单位档案员		联系电话
项目经理		联系电话
施工单位资料员		联系电话
备注

5. 盾构机信息

• 项目计划投入使用的所有盾构机信息，具体信息如下：

💡 注：

1. 请分区间分盾构机提供资料，不要合并。

2. 当盾构机任何信息发生变化时，需要重新提交。

区间名称
盾构机类别	泥水平衡或土压平衡
盾构机厂家	铁建重工/海瑞克
型号
编号
开挖直径
管片外径
管片内径
环宽
开挖总长度
开挖总环数
开挖起始位置
开挖结束位置
起始里程
结束里程
始发日期
贯通日期

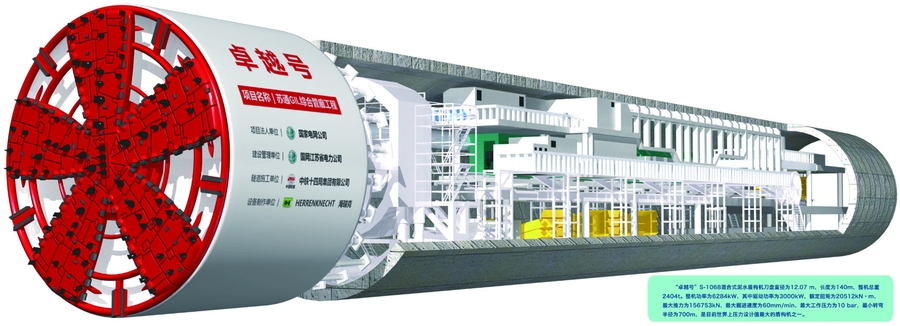

• 盾构机整体图片：

盾构机照片或效果图，不是机械图纸。横条图为宜。

• 盾构机技术参数文档

示例：📄ZTE6810技术参数表

请提供厂家给的参数文档，不需要整理编写。

6. 工程进度图

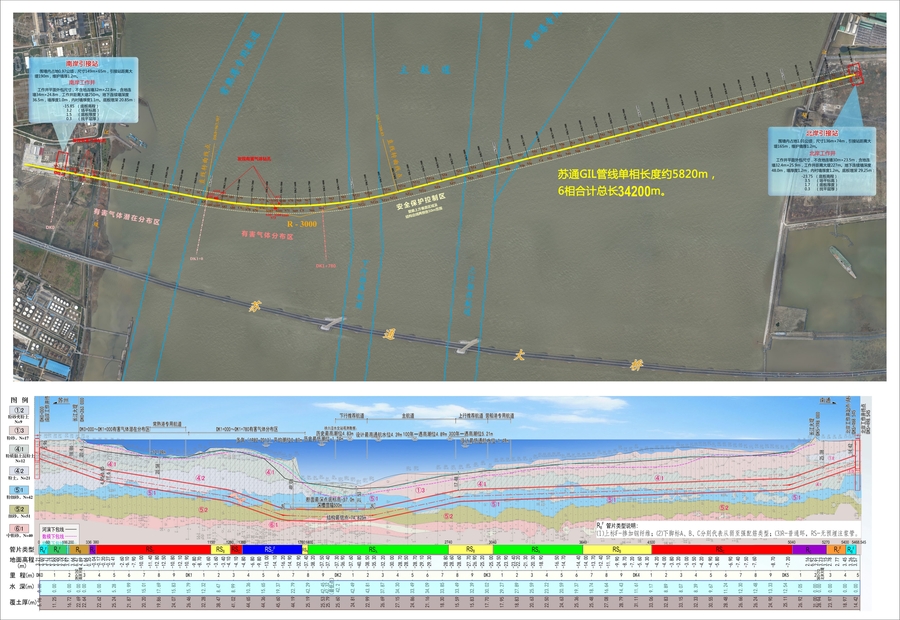

依照次示例提供图片，上面为平面（卫星图），下面为断面，合并为一张，始发和接收垂直位置要基本对齐，宽度3000像素以上，格式为图片。

不要标注当前进度，系统会自动生成。

💡 注：

1. 如果工程为多个区间且总里程较长，可以处理为每个区间一张进度图；

2. 如果左右线地质差异较大，请分别提供。

7. 工程地质信息

• 工程地质 CAD

1. 项目平面图、剖面图，以CAD的格式提供，附带CAD文件中用到的特殊字体和其他引用；

2. 纵断面图：盾构机所穿越地层及隧道之上区域分区填色的CAD图；

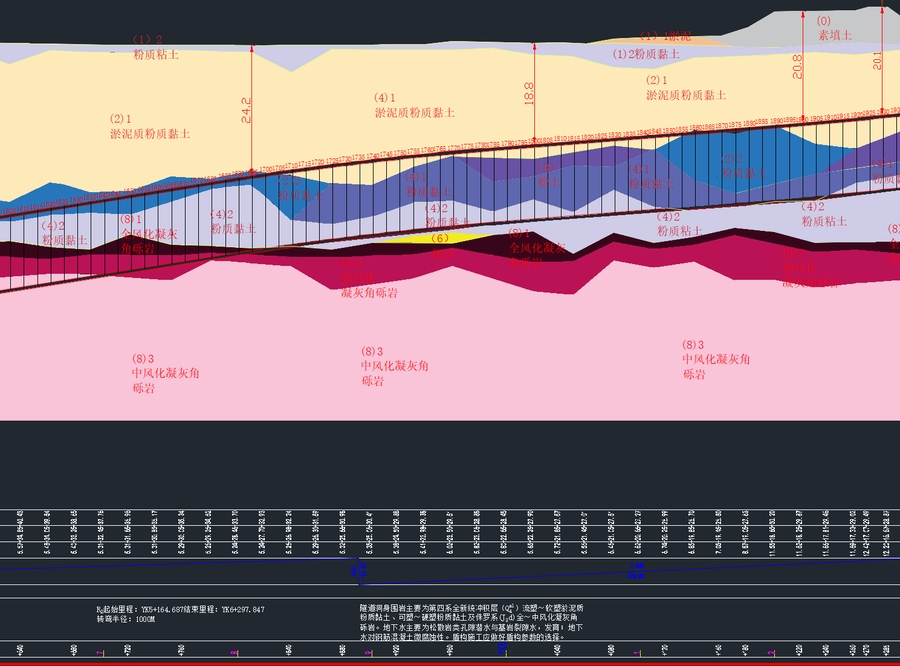

3. 隧道部分填色，要求图上各个位置能明显看出地层名称和分界；

4. 平面图建议分区间提供。

• 工程地勘报告

详细地勘报告，包括设计方案、补勘结果、各种实验报告等。

• 隧道设计轴线

为了对盾构监控系统导向子系统进行功能升级，展示盾构机未来若干环的隧道走向，需要项目提供盾构隧道设计轴线（DTA）数据。

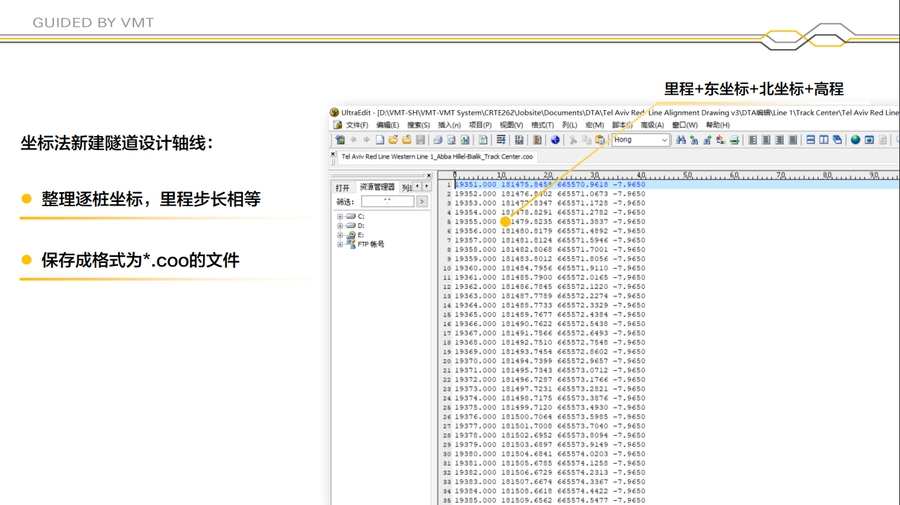

DTA 数据是隧道曲线在每环的隧道中心坐标，通常包含 序号、环号、里程、北坐标 N、东坐标 E、高程 H 等信息。导出文件通常为COO 格式，可以使用电脑自带的记事本或 Excel 打开查看和编辑。

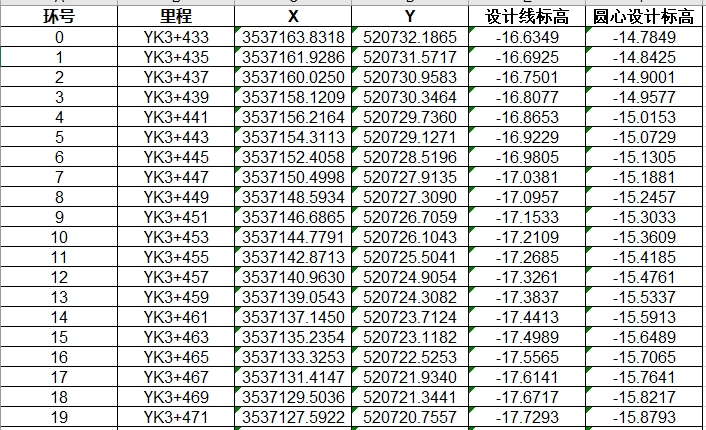

为方便使用，请务必提供按环号处理后的数据，每环一行。因各地所用坐标系不同，提供 DTA 数据时请告知或注明所用坐标系，如“广州 2000 坐标系”、“南京 2008 地方坐标系”等。

参考示例：

软件界面：

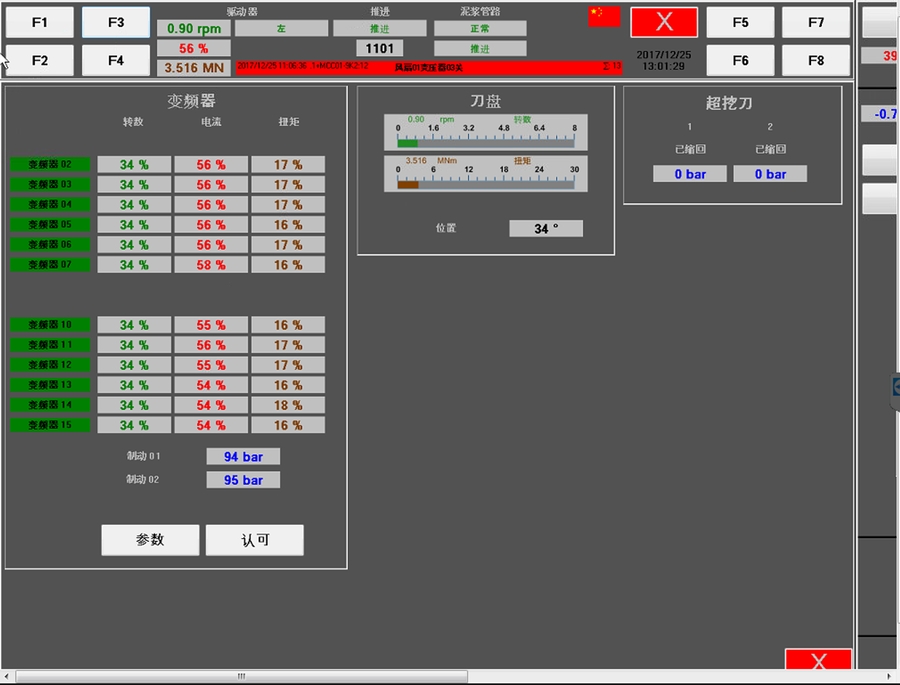

8. 现场盾构数据监控软件界面截图

包含所有监控界面，如刀盘、泥水环路、注浆系统、导向等。

尽量使用系统截图。

9.风险源信息

每台盾构及开挖中的风险源信息，主要是和进度有关的环境风险，具体信息如下：

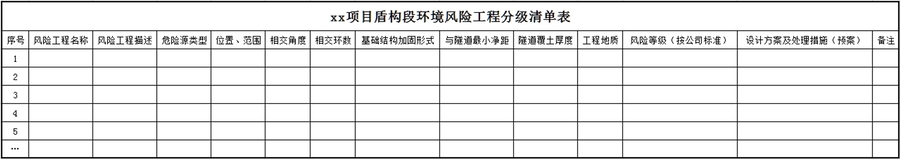

以表格的方式提交，如图所示。

💡 注：

1. 风险源位置：相交里程或范围

2. 相交角度：只有线性风险源有，如道路

3. 相交环数：范围性风险源请给出前后两个环号

4. 风险源等级：按公司标准提供

二、盾构数据接入

盾构机数据接入方式：

1. 数据接入要求

1. 需要厂家提供每台盾构机的PLC点位表。

2. 在地面准备一台台式电脑，性能稳定，可长期运行，用于数据传输。

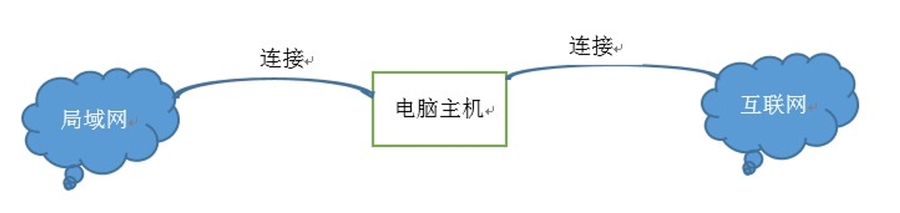

   1. 该电脑需要连接内网，能ping通操作室上位机IP。

   2. 该电脑需要连接外网，能正常浏览网页，上下行带宽均不低于10 Mbps。

   3. 网络都必须有线连接，网络丢包率不超过1%。

   4. 如果不同盾构机上位机网络在同一个网段，则不能通过同一台电脑上传。

3. 需要告知我们地下操作室上位机主机的IP地址。

4. 该电脑最好可以远程自由查看盾构机监控软件（HMI）各个界面，方式为网页（如海瑞克 的网页、铁建重工的地面客户端）

5. 这台电脑上需要安装远程软件（如向日葵），设置为开机启动，同时告知我们远程软件生成的ID号和密码。
